Подключение обычно простое. Часто бывает достаточно установить саму коробку и все будет работать.
Поэтапная инструкция действий.
- Ящик
Сначала необходимо разобрать купленный ящик. Он состоит из двух частей крышки и собственной розетки. - Снятие крышки
Крышка крепится спереди одним винтом. Просто открутите винт и снимите крышку гнезда с защитных штифтов гнезда. - Снятие
крышки. Снимите крышку и приготовьте розетку для подключения. - Провода
В электрическом ящике вытащили кабели — изолированные провода. Каждый провод имеет отдельную цветную изоляцию, и все изолированные проводники по-прежнему обернуты черной изоляцией. - !!! Перед проведением любых работ на линии электропередачи убедитесь в отсутствии токоведущего провода или отключите соответствующий автоматический выключатель. !!!
- Разрезание изоляции.
Используйте нож электрика или обычный нож, чтобы разрезать черную изоляцию. Режем аккуратно, чтобы не повредить цветной утеплитель. - Растяжение.
После резки возьмитесь за провода и разведите их в стороны. Это разорвет верхнюю черную изоляцию настолько, насколько нам нужно. - Обрезка изоляции. Обрежьте
верхнюю черную изоляцию ножом.
Готово
Теперь у нас готовы провода. Жилы имеют цветную изоляцию. Зелено-желтый — заземление — относится к защитному контакту розетки. Синий — это так называемый ноль — он подключен к правой стороне розетки, а последний коричневый — это фазовый провод и подключается к левой стороне розетки.
На картинке всего шесть проводов, потому что эта розетка соединена в петлю. Это означает, что кабель идет от этого разъема к следующему. Таким образом можно подключить не более десяти розеток.
Если кабель не будет продолжаться, у нас останется только три провода. В старых установках мы находим только двухжильные кабели (только два провода), когда синий провод не использовался, только фаза — коричневый (черный) и заземление — желто-зеленый. (Это соединение также показано в приведенной ниже процедуре для информации).
- Укорачивание проводов.
Используйте кусачки, чтобы укоротить отдельные провода до необходимой длины. Он не должен быть слишком коротким для подключения проводов к розетке, а слишком длинные провода будут мешать установке розетки в коробке. - Зачистка
Концы укороченных проводов зачищаем специальными плоскогубцами, электротехническим или обычным острым ножом. Отрезаем цветную изоляцию от отдельных проводов на длину примерно один сантиметр. - Винты.

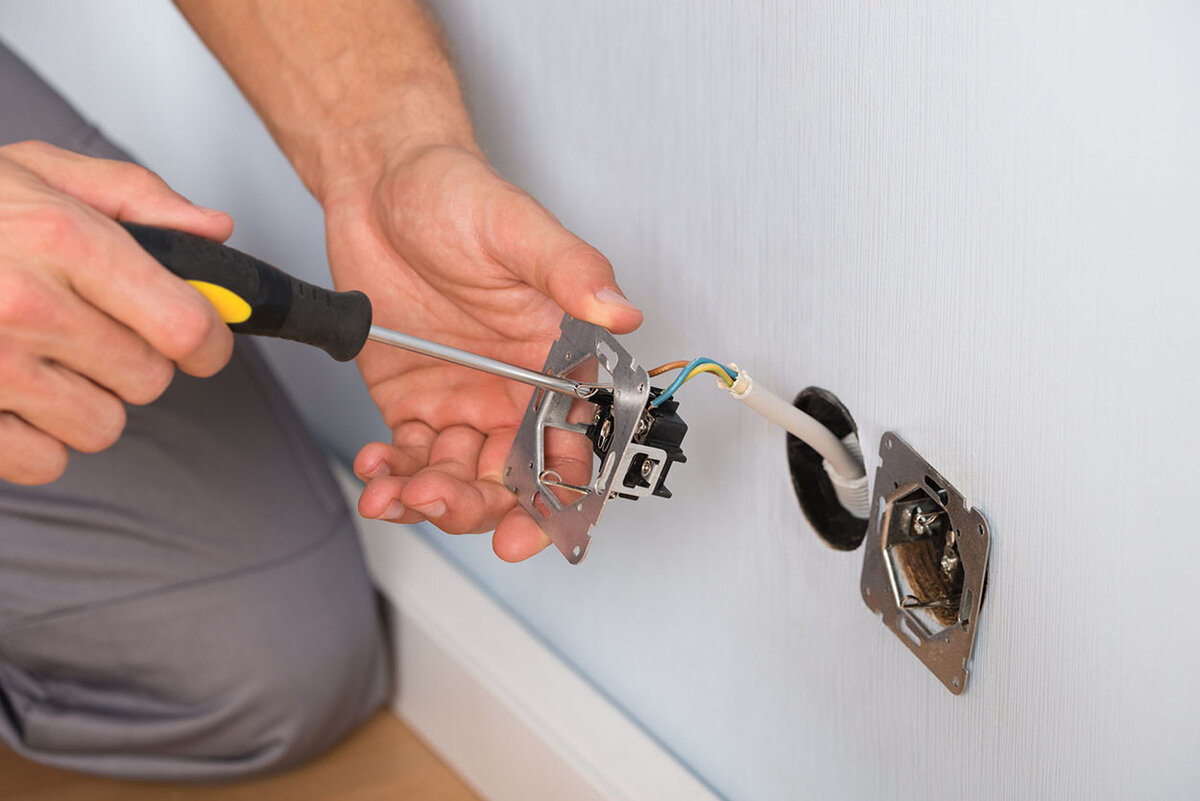

Ослабьте винты в гнезде с помощью подходящей отвертки. Нам не нужно полностью откручивать винты, все, что нам нужно сделать, это ослабить их так, чтобы оголенный конец провода прошел над головкой винта. - Электромонтаж
Отдельные провода имеют такую форму, что их зачищенные концы можно вставить под головки винтов. Всегда вставляйте один конец проволоки под головку винта и плотно затягивайте. Как я уже писал, коричневый провод — фаза принадлежит левой стороне, земля — от желтого к зеленому – к защитному штырю посередине, а синий провод — справа. - Выравнивание.

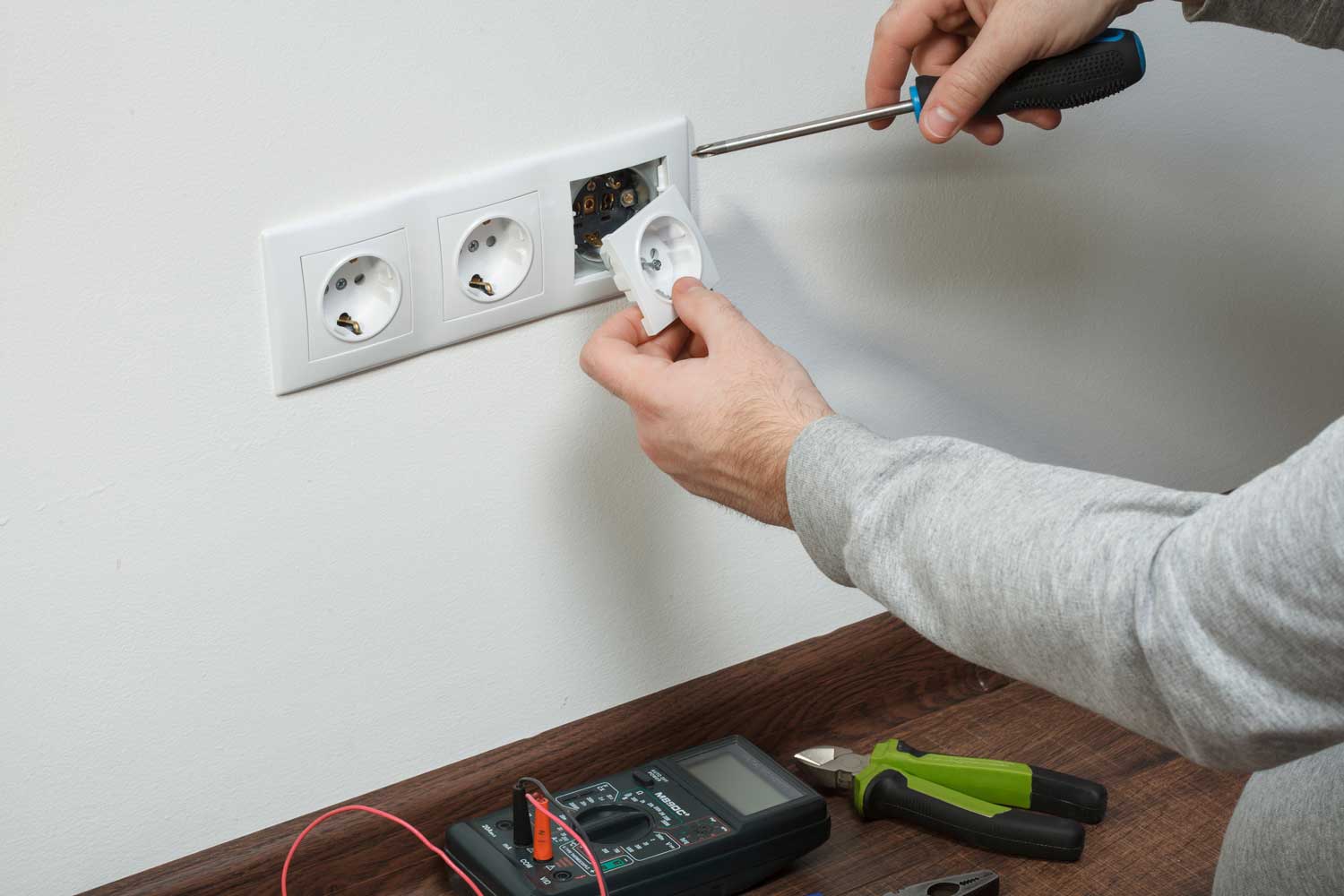

После затяжки винтов выровняйте провода за розеткой так, чтобы они не мешали розетке при установке в коробку. И выдвигаем ящик в коробку. - Крепление
Прикрепите ящик к коробке двумя винтами. Выровняйте ящик и затяните оба винта.
Если не получается выровнять ящик, немного ослабляем крепежные винты и можем повернуть ящик в нужное положение, затем хорошо затягиваем винты.
- Крышка; ящики
Наденьте крышку ящика на защитные штифты и прижмите ее к стене. - Отделка
Прикрутите крышку к розетке. И все готово.
